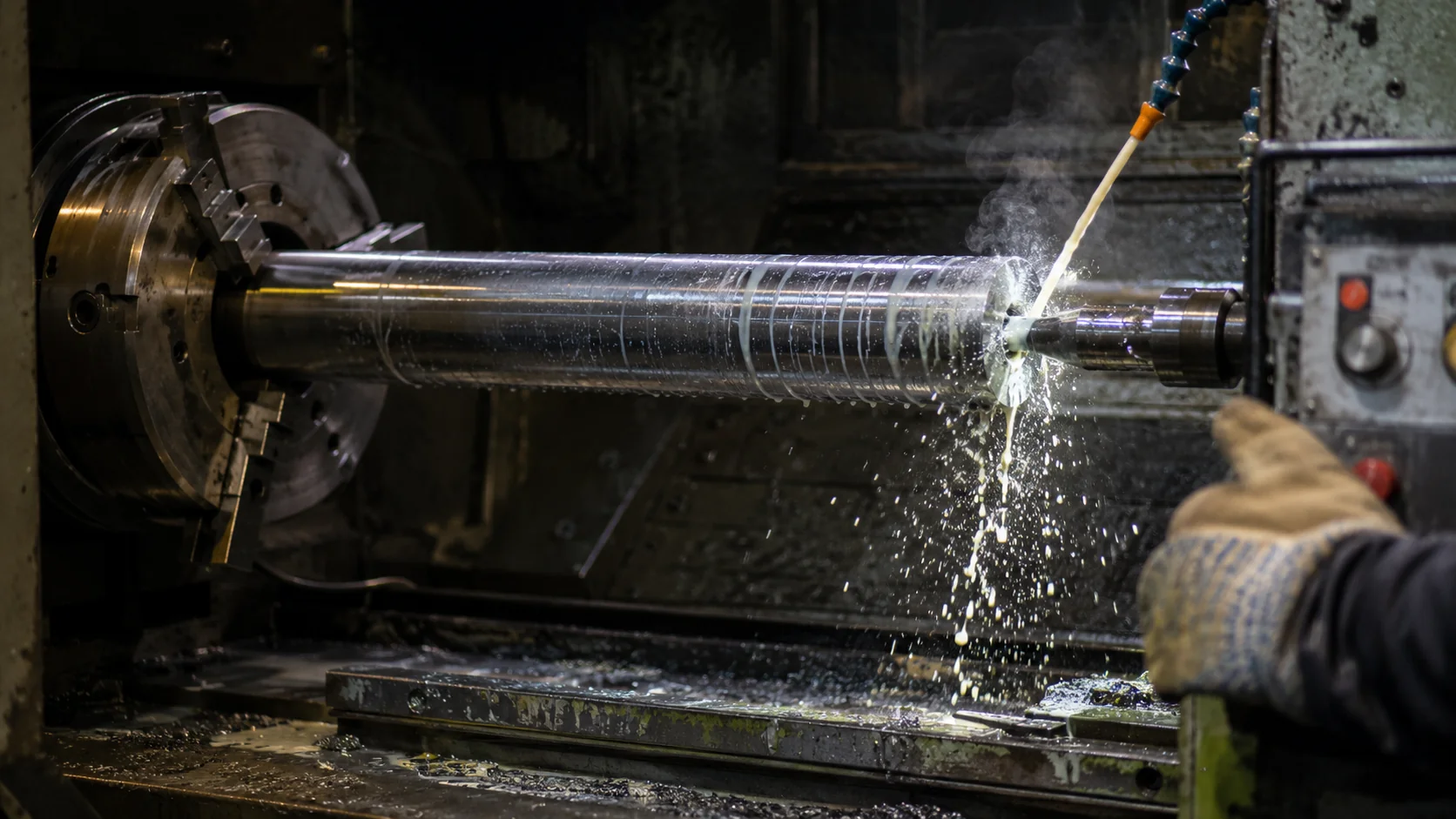

Глубокое сверление отверстий на ЧПУ в Санкт-Петербурге глубиной до 2000 мм. Осевые каналы в валах, длинные втулки и гильзы, каналы охлаждения и смазки. Прямолинейность оси, точный диаметр по всей длине. От одной детали.
Глубоким считается отверстие, у которого глубина превышает диаметр в 5 и более раз (L/D ≥ 5). На таких отношениях обычное сверло перестаёт работать: его уводит от оси, стружка не выходит из зоны резания и пакетируется, инструмент перегревается. Глубокое сверление — это отдельная технология со специальным инструментом и принудительным отводом стружки, которая держит прямолинейность отверстия на всей длине.
Выполняем глубокое сверление отверстий глубиной до 2000 мм. Принимаем чертежи в DWG, DXF, STEP, PDF. Расчёт за пару часов. От одной детали до серии.
Сквозное или глухое отверстие по оси длинного вала — под смазку, охлаждение, проводку, облегчение.
Длинные втулки, гильзы, стаканы с точным внутренним отверстием большой глубины.
Технологические каналы в корпусах, плитах, штампах под подачу СОЖ или смазки.
Глубокие точные отверстия в длинномерных заготовках — гидроцилиндры, направляющие, специзделия.
Увод оси. Чем длиннее обычное спиральное сверло, тем сильнее его уводит от заданной оси — отверстие «уходит» в сторону и теряет прямолинейность. На глубине в десятки диаметров увод становится недопустимым.
Стружка не выходит. В глубоком отверстии стружке некуда деваться — она пакетируется в канавках сверла, заклинивает инструмент и царапает стенки. Нужен принудительный отвод стружки потоком СОЖ под давлением.
Перегрев. На глубине инструмент не охлаждается — режущая кромка перегревается и садится. В технологии глубокого сверления СОЖ подаётся прямо в зону резания под давлением, охлаждая инструмент и вымывая стружку.
Поэтому применяется специальный инструмент для глубокого сверления с внутренним подводом СОЖ и направляющими, который держит ось и эвакуирует стружку на всей глубине.
Чаще всего глубокое сверление — это часть изготовления вала или втулки, а не отдельная операция. Логика маршрута: точим заготовку, сверлим осевой канал, дорабатываем наружные поверхности с привязкой к отверстию. Когда сверление и токарная обработка идут на одной площадке, проще выдержать соосность канала и наружных шеек. Подробнее — изготовление валов и втулок.
На изделия с глубоким сверлением распространяется гарантия 12 месяцев.
Диаметр и глубину отверстия — ключевые параметры. Укажите требуемый диаметр с допуском и глубину (сквозное или глухое).
Требования к прямолинейности — допустимый увод оси, если он критичен для работы детали.
Материал заготовки — марку стали или сплава. От материала зависят режимы сверления.
Чистоту поверхности отверстия — требуемое Ra, если отверстие рабочее (под шток, плунжер, поток).
То, у которого глубина больше диаметра в 5 и более раз (L/D ≥ 5). На таких отношениях обычное сверло уводит от оси, стружка не выходит, инструмент перегревается — поэтому нужна отдельная технология глубокого сверления со специальным инструментом и принудительным отводом стружки.
До 2000 мм. Это позволяет делать осевые каналы в длинных валах, длинные втулки и гильзы, каналы охлаждения, отверстия в длинномерных деталях.
Осевой канал в валу делают под смазку, подачу охлаждения, проводку кабеля, или для облегчения детали. Главное требование — прямолинейность канала и его соосность с наружными поверхностями, что и обеспечивает технология глубокого сверления.
Обычное спиральное сверло на большой глубине уводит от оси, теряя прямолинейность, а стружка пакетируется в канавках и заклинивает инструмент. Технология глубокого сверления использует специальный инструмент с внутренней подачей СОЖ под давлением, который охлаждает кромку, вымывает стружку и держит ось.
Выдерживаем диаметр отверстия в допуске, прямолинейность оси с минимальным уводом и постоянство диаметра по всей длине. Точные параметры зависят от диаметра, глубины и материала — рассчитываем по чертежу.
Да. Глубокое сверление обычно идёт в комплексе с токарной обработкой вала на одной площадке: точим, сверлим канал, дорабатываем наружные поверхности с привязкой к отверстию. Так проще выдержать соосность.
Глубокое сверление до 2000 мм: осевые каналы валов, длинные втулки, каналы охлаждения. В комплексе с токарной обработкой. Расчёт за пару часов, гарантия 12 месяцев.
Также выполняем:
MetalHub.tech выполняет глубокое сверление отверстий глубиной до 2000 мм в Санкт-Петербурге. Осевые каналы в валах, длинные втулки и гильзы, каналы охлаждения и смазки в корпусах, отверстия в длинномерных деталях. Глубоким считается отверстие с отношением глубины к диаметру L/D ≥ 5.
Технология глубокого сверления использует специальный инструмент с внутренним подводом СОЖ под давлением, который охлаждает режущую кромку, принудительно вымывает стружку и удерживает прямолинейность оси на всей глубине — то, что недостижимо обычным спиральным сверлом.
Глубокое сверление выполняем в комплексе с токарной обработкой валов и втулок для выдержки соосности канала и наружных поверхностей. Принимаем DWG, DXF, STEP, PDF, расчёт за пару часов, от одной детали. Гарантия 12 месяцев. Доставка по России.
