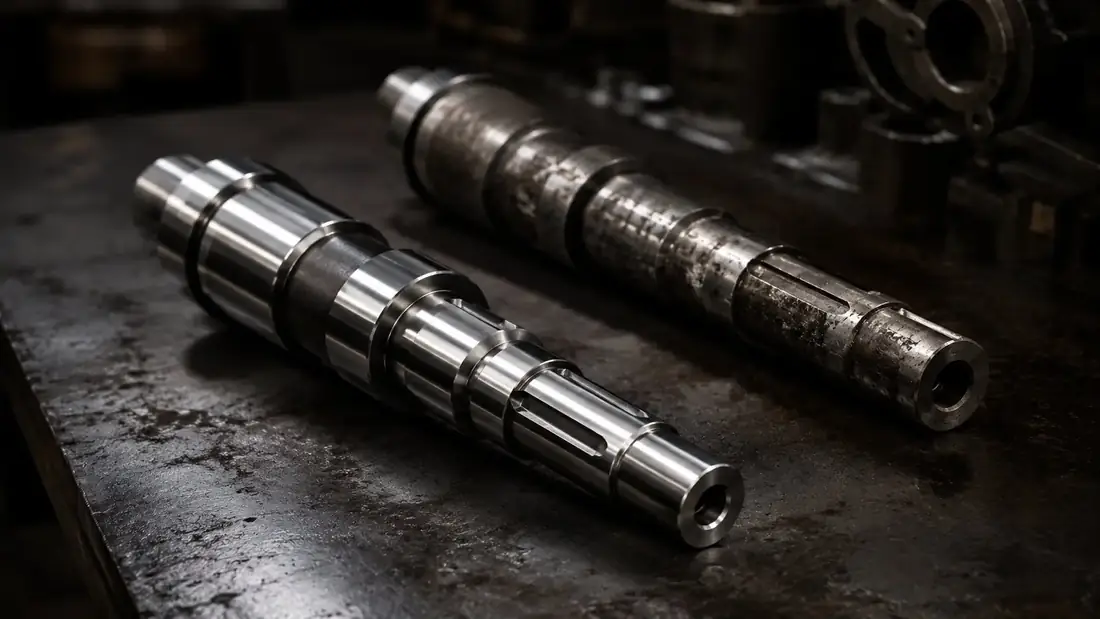

Вал редуктора из стали 45 — изготовление по образцу
Ремонтный вал редуктора на замену вышедшему из строя. Без чертежа, по образцу. Сталь 45, закалка ТВЧ шеек, шпоночные пазы. Встал с первого раза.
Задача
Заказчик — ремонтная служба производственного предприятия. На редукторе вышел из строя промежуточный вал. Исходной документации не было — только старый изношенный вал с задирами на шейках. Нужно было изготовить точную замену.
Что сделали
Обмерили образец, восстановили чертёж, согласовали с заказчиком. Вал ступенчатый, длиной около 400 мм, со шпоночными пазами под две шестерни и посадочными шейками под подшипники. Материал — сталь 45.
Шейки под подшипники закалили ТВЧ до HRC 50, после закалки дотачивали в финишный размер с выдержкой посадки. Шпоночные пазы отфрезеровали по ширине шпонки. Всё на одной площадке без сторонних подрядчиков.
Результат
Вал встал на место с первого раза. Посадки подшипников в допуске, шпонки сели плотно. Заказчик запустил редуктор в тот же день. Сейчас работаем с этим предприятием на постоянной основе по ремонтным деталям.
Часто задаваемые вопросы
Сколько заняло изготовление вала?
От обмера образца до готовой детали — около недели, включая закалку ТВЧ. Точный срок зависит от загрузки и сложности.
Можно ли сделать вал без чертежа, по образцу?
Да, в этом кейсе именно так и было. Обмеряем образец, восстанавливаем чертёж, согласовываем и запускаем.
Нужна похожая деталь — отправляйте чертёж.
Расчёт за 1 рабочий день, от одной детали. Принимаем DWG, DXF, STEP, PDF.
